Автор: редакция Hot Stream.
Сжиженный природный газ (СПГ) — природный газ, охлаждённый до минус 163 °C для хранения и транспортировки. Это процесс глубокой криогенной переработки.
Важно разделить два понятия: теплоноситель в инженерных системах не является хладагентом криогенного процесса. Хладагент участвует в технологическом охлаждении газа.
На СПГ-площадке рядом с криогенной частью работают обычные инженерные системы. Это отопление, теплообменники, насосы, модульные здания, водоподготовка и охлаждение оборудования.
Именно там теплоноситель становится фактором надёжности. Ошибка в концентрации гликоля, вязкости или присадках повышает риск замерзания, коррозии и остановки контура.
Теплоноситель защищает вспомогательные инженерные контуры от замерзания, коррозии и потери рабочих параметров. В Арктике даже небольшая ошибка выбора может стать эксплуатационным риском.
Водно-гликолевый раствор — это смесь воды, гликоля и присадок. Гликоль снижает температуру начала кристаллизации, а присадки защищают систему от коррозии.
Для северной площадки стандартного решения часто недостаточно. Нужно учитывать ветер, длительный простой, резервные режимы, доступность сервиса и требования заказчика к документам.
Ямал СПГ и Арктик СПГ 2 — крупные арктические проекты с разной локацией и проектной мощностью. Для темы теплоносителя их объединяют северные условия и строгий контроль инженерных жидкостей.
Сравнение ниже нужно не для подтверждения поставок, а для понимания масштаба и условий эксплуатации. Чем крупнее объект, тем важнее проверяемая спецификация жидкости.
| Параметр | Ямал СПГ | Арктик СПГ 2 |
|---|---|---|
| Локация | Полуостров Ямал, район Сабетты | Гыданский полуостров, Утреннее месторождение |
| Проектная мощность по СПГ | 17,4 млн т в год: три линии по 5,5 млн т и четвёртая линия 0,9 млн т | 19,8 млн т в год: три технологические линии общей мощностью 19,8 млн т |
| Ресурсная база или доп. продукция | Южно-Тамбейское месторождение | Стабильный газовый конденсат до 1,6 млн т в год |
| Инженерный контекст | Надёжность отопления, обогрева и вспомогательных контуров на арктической площадке | Контроль инженерных жидкостей, документов и поставок для модульной инфраструктуры крупного завода |
Арктик СПГ 2 использует основания гравитационного типа (ОГТ) — крупные бетонные основания для морских платформ. Для закупки теплоносителя это важно как признак модульной и удалённой инфраструктуры.
Теплоноситель используют во вспомогательных системах, а не в криогенном контуре сжижения газа. Его задача — переносить тепло или отводить тепло там, где вода может замёрзнуть.
Типовые зоны применения:
Теплоноситель обслуживает инженерные контуры площадки. Хладагент обслуживает технологическое охлаждение газа до очень низкой температуры.
К арктическому теплоносителю предъявляют требования по морозостойкости, вязкости, антикоррозионной защите, совместимости и документам. Эти параметры нужно проверять вместе.
Температура начала кристаллизации показывает, при каком охлаждении раствор начинает терять жидкое состояние. Для Арктики её считают с запасом.
Запас должен учитывать не только штатную работу. Нужны сценарии аварийного останова, простоя без циркуляции и хранения на площадке.
Открытые климатические материалы по ЯНАО показывают продолжительную холодную зиму. Для Сабетты таблицы базового периода дают зимние минимумы около минус 30 °C.
Проектный минимум заказчика может быть строже открытых климатических данных. Поэтому финальный расчёт берут из проектной документации объекта.
Вязкость — это сопротивление жидкости течению. Чем холоднее раствор, тем труднее насосу его прокачивать.
Подбор нельзя сводить к вопросу «до какой температуры не замёрзнет». Инженер проверяет расход, напор, насосы, диаметр труб и рабочую температуру.
Пакет ингибиторов — это набор присадок, которые защищают систему от коррозии и замедляют старение жидкости. Для промышленного контура это обязательный параметр.
Важно проверить совместимость с металлами, уплотнениями, насосами и ранее залитой жидкостью. Смешивание разных присадок без проверки повышает риск осадка и пены.
Для крупного заказчика теплоноситель должен приходить с документами на партию. Нужны паспорт качества, характеристики, инструкция и требования безопасности.
Одинаковые свойства от партии к партии особенно важны для удалённых площадок. Если состав заметно меняется, эксплуатационная служба получает трудноуправляемый риск.
Проверка перед закупкой должна связать условия объекта, гидравлику, материалы и документы. Без этого температура в паспорте не показывает реальный риск.
Такой порядок не обещает отсутствие проблем. Он снижает риск ошибки на этапе закупки и делает эксплуатацию проверяемой.
Условный СПГ-объект готовит поставку для наружного контура отопления.
В документе закупки указаны расчётный минимум минус 40 °C, простой без циркуляции до 12 часов и стальные трубы с EPDM-уплотнениями.
Два варианта имеют близкую температуру начала кристаллизации.
Закупщик запрашивает не только паспорт, но и вязкость при низкой температуре и совместимость с материалами. Также важны инструкция по разбавлению и план контроля после заливки.
Если один вариант не раскрывает присадки или не даёт правила долива, его нельзя оценить как равный только по цене.
Корректно разделять публичные сведения о проектах, материалы производителя и закрытые документы закупки. Нельзя расширять факт до поставки, объёма или результата без подтверждающих документов.
В этой публичной статье не раскрываются объёмы, цены и закрытые условия закупок. Такие данные используют только в документах, которые можно показывать заказчику.
Ямал СПГ официально относится к крупнотоннажным арктическим СПГ-проектам. В сентябре 2023 года проект сообщил о достижении 100 млн т произведённого СПГ. Это результат с момента запуска завода в декабре 2017 года.
В материалах ТЕХНОФОРМ Ямал СПГ указан среди промышленных и энергетических проектов. Для тендера это лучше подтверждать документами, которые разрешено раскрывать заказчику.
Такой подход не заменяет актов поставки или закрывающих документов. Он показывает, какие формулировки безопасны для публичной статьи.
По Арктик СПГ 2 формулировку нужно делать точнее. Если в документе закупки есть Hot Stream 65, это подтверждает только наличие позиции в документе.
Такая формулировка не раскрывает объём, цену, дату поставки и эксплуатационный результат. Эти данные нельзя добавлять без отдельного подтверждения.

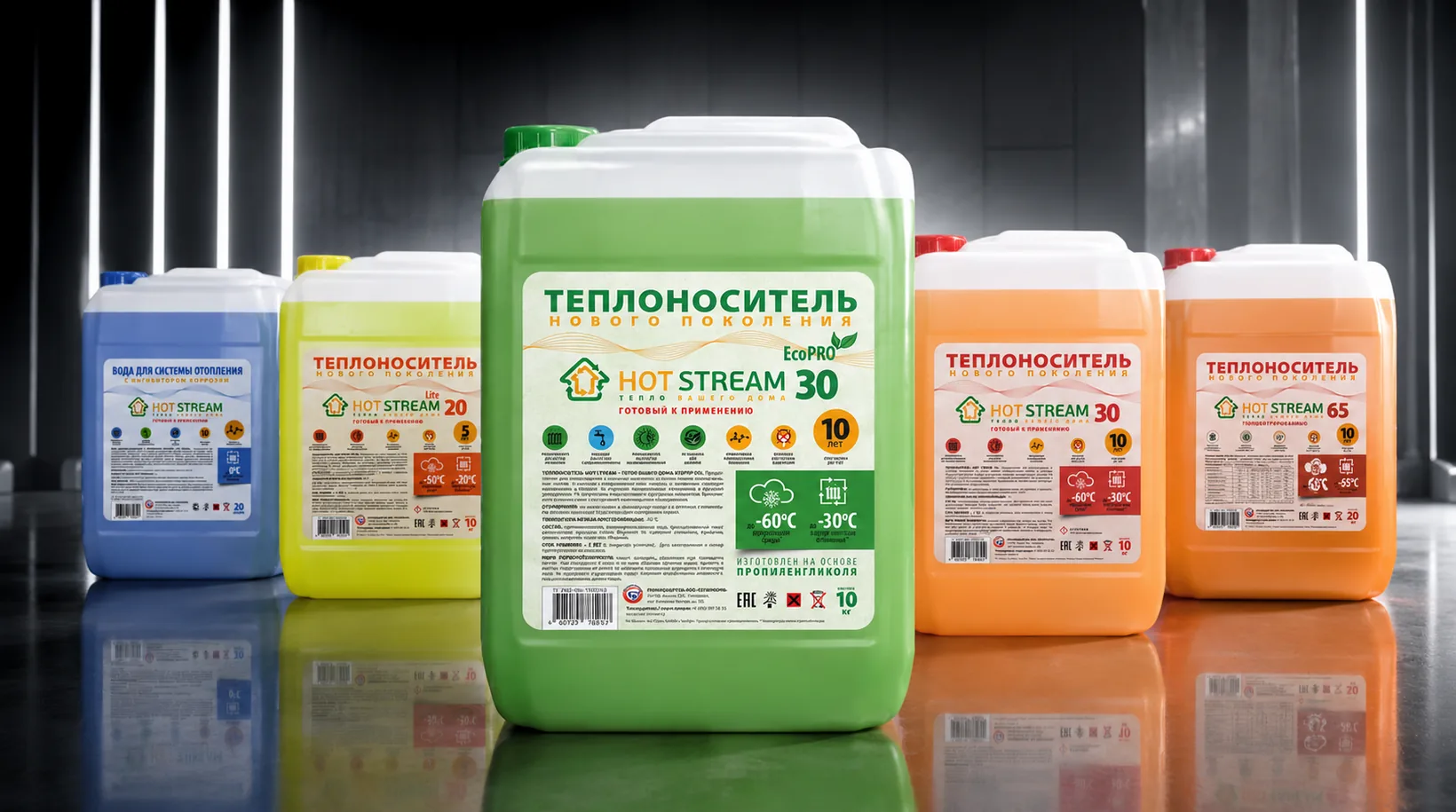

Hot Stream 65 — концентрированная низкозамерзающая жидкость на основе этиленгликоля и органических карбоксилатных присадок. Она предназначена для разбавления водой.
По данным производителя, продукт сохраняет текучесть при низких температурах внутри системы. Разбавлением получают рабочие составы под нужные температурные характеристики.
Перед поставкой закупщик проверяет не только цену и температуру начала кристаллизации. Для арктического СПГ-объекта важны документы, входной контроль и обслуживание.
Чаще всего ошибаются, когда выбирают теплоноситель только по цене или одной температуре на этикетке. Для Арктики такой подход опасен.
Ниже — ответы на основные вопросы закупщика и инженера. Ответы сформулированы для инженерных систем СПГ-площадки, а не для криогенного процесса.
Для инженерных систем обычно выбирают водно-гликолевый теплоноситель с запасом по температуре начала кристаллизации. Концентрацию проверяют вместе с вязкостью и гидравликой.
В наружных и уязвимых контурах Арктики вода без гликоля опасна из-за замерзания. Её можно рассматривать только там, где проект исключает такой риск.
Хладагент охлаждает газ до криогенных температур. Теплоноситель работает во вспомогательных инженерных системах: отоплении, вентиляции, охлаждении оборудования и обогреве инфраструктуры.
В материалах ТЕХНОФОРМ Ямал СПГ указан среди промышленных проектов. Для коммерческого предложения лучше прикладывать документы, которые разрешено раскрывать заказчику.
Корректно говорить только о подтверждённом документе. Если в документе закупки указана позиция Hot Stream 65, это не раскрывает объём, цену и график поставки.
Частоту задают проект, производитель и эксплуатационная служба. Обычно фиксируют базовые параметры, затем проверяют плотность, pH, щелочной резерв и признаки загрязнения.
Для СПГ-проекта в Арктике теплоноситель — элемент надёжности инженерной системы. Правильный выбор зависит от расчёта, документов и контроля после заливки.
Чем удалённее площадка и суровее климат, тем меньше места для приблизительных решений. Закупка должна опираться на проверяемые параметры партии.
Главные критерии — морозостойкость, вязкость, присадки, совместимость, безопасность и одинаковые свойства от партии к партии.
Пришлите тип системы, расчётную минимальную температуру, сценарий простоя, материалы контура и требования к документам. Специалисты ТЕХНОФОРМ помогут подобрать теплоноситель Hot Stream, рассчитать концентрацию и согласовать документы и график поставки.
