Этот словарь объясняет основные термины, которые встречаются при выборе, покупке и обслуживании теплоносителей. Это гликоли, присадки, температура кристаллизации, вязкость и стоимость владения.
Используйте словарь как справочник перед выбором теплоносителя, подготовкой технического задания или обсуждением обслуживания системы. Сначала найдите нужный термин, затем посмотрите связанные понятия в строке «См. также». Если параметр зависит от состава, концентрации или условий эксплуатации, сверяйте его с паспортом конкретного продукта.
Бельгийский концерн, совместное предприятие Total и Chevron. Один из мировых разработчиков теплоносителей, антифризов и антикоррозионных присадок к ним.
Многолетний технологический партнёр ТЕХНОФОРМ. На базе этого партнёрства в России локализованы карбоксилатные технологии производства теплоносителей.
См. также: OAT / OAT-технология, карбоксилатные присадки, Hot Stream, ТЕХНОФОРМ.
Американская энергетическая корпорация, основана в 1879 году. В 2001 году присоединила компанию Texaco — одного из учредителей Arteco.
См. также: Arteco (Артеко).
Российский разработчик и производитель прецизионных охлаждающих жидкостей для самых взыскательных сфер. Это антифризы для транспорта, машиностроения и энергетики, а также теплоносители для инженерных систем и современного индустриального применения. Основан в 2003 году.
Выпускает профессиональные охлаждающие, стеклоомывающие, тормозные жидкости и реагент AdBlue под брендом Coolstream. Также производит теплоносители для отопления, кондиционирования и холодоснабжения (Hot Stream) и противообледенительные жидкости для обработки воздушных судов (Safewing).
См. также: Hot Stream, Arteco (Артеко).

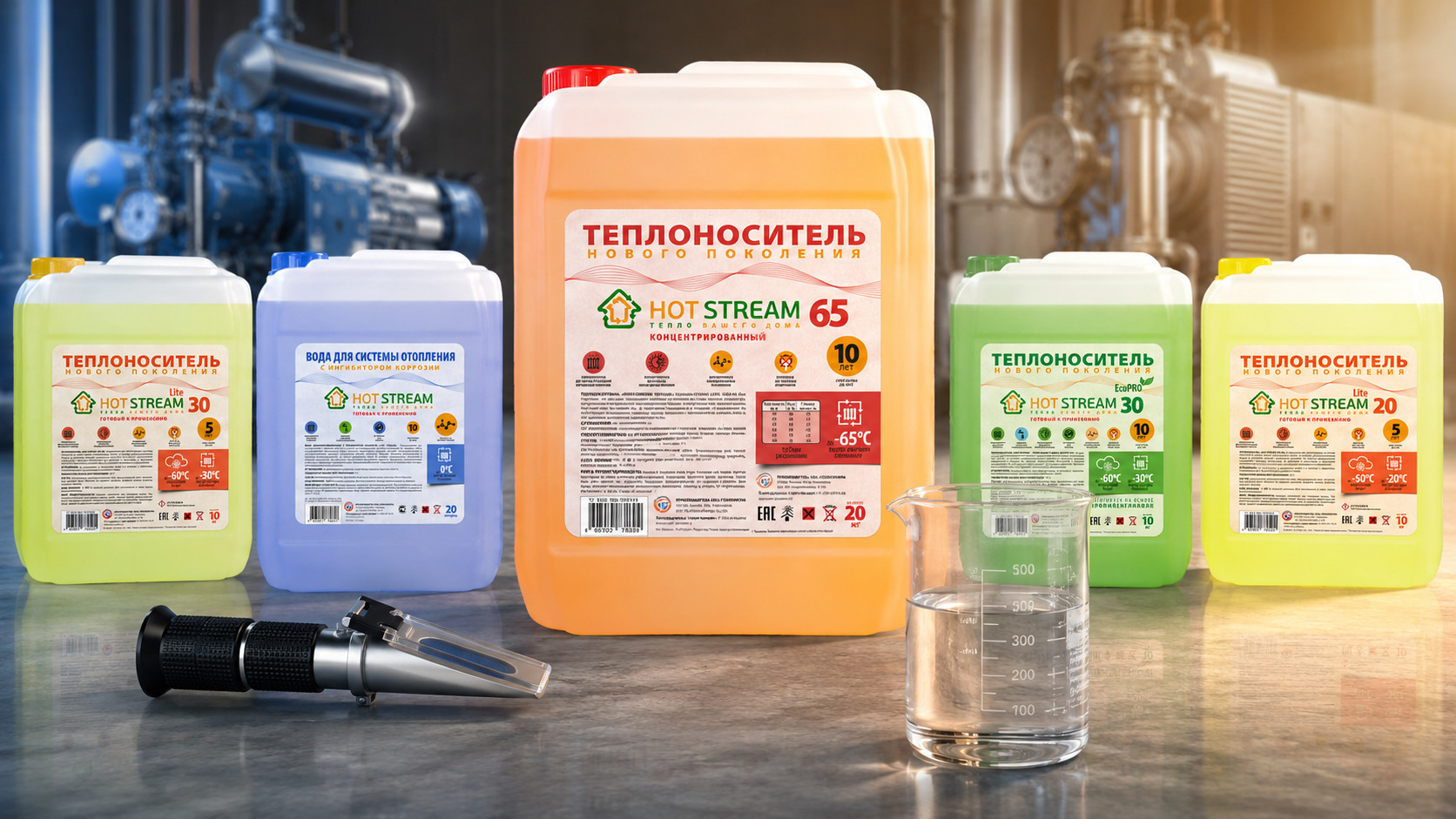

Линейка промышленных теплоносителей на основе этиленгликоля и пропиленгликоля производства ТЕХНОФОРМ.
Использует уникальный органический (карбоксилатный) пакет присадок. Точный срок замены определяет производитель оборудования — ориентируются на паспорт продукта и контроль жидкости в эксплуатации.
См. также: ТЕХНОФОРМ, OAT / OAT-технология, водно-гликолевый раствор.
IAT — это традиционная (устаревшая) технология неорганических присадок для защиты металлов системы от коррозии.
Расшифровывается как Inorganic Additive Technology. В таких пакетах используют неорганические компоненты: бораты, фосфаты, силикаты, нитриты и другие соли неорганических кислот.
При повышении температуры ингибиторы разом высаживаются на поверхность металлов и создают сплошную защитную плёнку. Плёнка ухудшает теплоотвод, а со временем от циркуляции жидкости и смены температур разрушается и оголяет металл — начинается коррозия. Оторвавшиеся частицы плёнки могут дополнительно повреждать элементы системы, например крыльчатку насоса.
См. также: OAT / OAT-технология, ингибитор коррозии, антикоррозионная присадка.
OAT — это технология органических присадок, которая обеспечивает эффективную защиту металлов системы охлаждения в сочетании с низким расходом ингибиторов.
Расшифровывается как Organic Additive Technology или Organic Acid Technology. Основана на солях органических карбоновых кислот — карбоксилатах.
Такие присадки работают избирательно, а не сплошной плёнкой. За счёт этого OAT помогает сохранить теплообмен и расходуется медленнее традиционных неорганических присадок. В промышленных системах ресурс отдельных карбоксилатных теплоносителей может достигать 10 лет; точный срок проверяют по паспорту продукта.
См. также: IAT, карбоксилатные присадки, температура кристаллизации, TCO теплоносителя.
Антикоррозионная присадка — это добавка или комплекс добавок, которые защищают металлы от коррозии.
Ключевую роль в теплоносителе играет пакет присадок — сложнейшая комбинация компонентов, определяющая качество и долговечность жидкости. Его разработка требует глубоких знаний в химии, материаловедении и теплотехнике, многолетних исследований и испытаний. В мире лишь несколько компаний обладают такими компетенциями.
В Европе это прежде всего BASF (крупнейший многопрофильный химический концерн). Второй разработчик — Arteco, совместное предприятие Chevron и Total, созданное специально для охлаждающих жидкостей. С Arteco ТЕХНОФОРМ заключил стратегическое партнёрство в 2004 году.
За 20 лет сотрудничества локализованы передовые технологии и создан собственный научный центр. Разработаны уникальные пакеты присадок на основе солей карбоновых кислот, не уступающие лучшим мировым аналогам.
См. также: ингибитор коррозии, OAT / OAT-технология, карбоксилатные присадки.
Ингибитор коррозии — это компонент, который защищает от коррозии и предотвращает коррозию металлических поверхностей в теплоносителе.
Его добавляют в жидкость, контактирующую с трубами, теплообменниками, насосами и арматурой. Важна совместимость с резиновыми уплотнениями и другими контактными деталями — её проверяют по документации производителя.
См. также: антикоррозионная присадка, карбоксилатные присадки, IAT, OAT / OAT-технология.
Карбоксилатные присадки — это органические ингибиторы коррозии на основе карбоновых кислот.
Применяются в современных теплоносителях с органическим пакетом присадок (OAT-технология). Работают точечно в зонах риска коррозии, что снижает расход ингибиторов и помогает сохранить теплоперенос.
Карбоксилатные составы тоже бывают разного качества, эффективности, сбалансированности и концентрации в теплоносителе. Поэтому важны полноценные испытания, опыт разработки и поставок на крупные предприятия, а также репутация разработчика и производителя.
См. также: OAT / OAT-технология, ингибитор коррозии, TCO теплоносителя.
Водно-гликолевый раствор — это смесь гликоля, деминерализованной воды и присадок.
Его также называют водно-гликолевой смесью, ВГР или ВГС. Основой служит моноэтиленгликоль (МЭГ) или монопропиленгликоль (МПГ).
Температура кристаллизации зависит от соотношения гликоля и воды; точное значение для конкретной пропорции уточняют по паспорту продукта. Растворы применяют в отоплении, холодоснабжении, вентиляции, чиллерах и промышленных контурах.
Например, водно-гликолевые растворы Hot Stream от ТЕХНОФОРМ используют только первичный этиленгликоль и деминерализованную воду высокой степени очистки. В составе также уникальный пакет карбоксилатных присадок мирового уровня, обеспечивающий долгосрочную защиту системы от коррозии.
См. также: гликоли, деминерализованная вода, температура кристаллизации.
Гликоли — это класс органических соединений с двумя гидроксильными группами OH (двухатомные спирты, диолы). Общая формула простейших алкандиолов — CnH2n(OH)2.
В теплоносителях чаще применяют этиленгликоль и пропиленгликоль. Они снижают температуру кристаллизации водного раствора и помогают системе работать при отрицательных температурах.
Hot Stream использует только первичный этиленгликоль и первичный пропиленгликоль. Это сырьё высокой чистоты, которое напрямую влияет на срок службы теплоносителя и оборудования.
См. также: водно-гликолевый раствор, моноэтиленгликоль (МЭГ), первичный гликоль.
Моноэтиленгликоль (этиленгликоль, МЭГ) — органическое соединение класса гликолей. Структурная формула: HO-CH2-CH2-OH.
В инженерных системах применяется как основа теплоносителя: в смеси с водой снижает температуру кристаллизации раствора.
См. также: гликоли, первичный гликоль, водно-гликолевый раствор.
Деминерализованная вода — это вода, из которой удалены минеральные соли и примеси.
Для очистки используют ионообменные смолы, обратный осмос или другие методы водоподготовки. Низкое содержание солей снижает риск накипи и коррозии и помогает сохранить стабильность раствора.
См. также: водно-гликолевый раствор, антикоррозионная присадка, ингибитор коррозии.
Первичный гликоль — это исходное сырьё высокой чистоты для производства теплоносителей.
К первичным относят моноэтиленгликоль (МЭГ) и монопропиленгликоль (МПГ) из нефтехимического сырья. Чистота гликоля влияет на температуру кристаллизации, стабильность состава и антикоррозионные свойства готового продукта.
См. также: гликоли, водно-гликолевый раствор, температура кристаллизации.
Температура кристаллизации — это температура, при которой в теплоносителе появляются первые кристаллы (за рубежом — freezing point).
Для водно-гликолевых растворов параметр зависит от концентрации гликоля; точное значение уточняют по паспорту продукта. Неправильная концентрация повышает риск замерзания и повреждения трубопроводов.
См. также: водно-гликолевый раствор, гликоли, температура потери текучести.
Температура начала кристаллизации — температура, при которой фиксируют помутнение раствора, то есть первые зародыши кристаллов. Термин применяют в России.
Подбор делают с учётом минимальной температуры на объекте и эксплуатационного запаса.
См. также: температура кристаллизации, температура потери текучести.
«Температура замерзания» — бытовое и часто неточное название. Корректнее различать температуру начала кристаллизации, температуру кристаллизации и температуру потери текучести.
Для подбора теплоносителя ориентируются на эти точные параметры, а не на условную точку замерзания воды.
См. также: температура кристаллизации, температура потери текучести.
Температура потери текучести (англ. pour point) — температура, при которой жидкость перестаёт течь под действием силы тяжести.
Температурой защиты от замерзания иногда считают среднее между температурой кристаллизации и температурой потери текучести.
См. также: температура кристаллизации, температура начала кристаллизации.
Температура защиты от замерзания — расчётная величина между температурой начала кристаллизации и температурой потери текучести. На неё ориентируются при подборе теплоносителя для объекта.
Например, при разбавлении концентрата Hot Stream 50/50 температура начала кристаллизации составит −37 °C. Температура защиты от замерзания — −40 °C. При этом эксплуатация при температурах окружающей среды до −40 °C допускается.
См. также: температура начала кристаллизации, температура потери текучести.
TCO теплоносителя — это общая стоимость владения жидкостью за весь период эксплуатации (Total Cost of Ownership).
В расчёт входят закупка, доставка, хранение, заправка, контроль, замена и утилизация. Для промышленного объекта добавляются энергозатраты и риск остановки оборудования. Поэтому дешёвый при покупке теплоноситель не всегда выгоднее в эксплуатации.
См. также: OAT / OAT-технология, карбоксилатные присадки, температура кристаллизации.
Теплоноситель — жидкое вещество с высокими теплофизическими свойствами, которое переносит тепловую и холодовую энергию по системе.
Это не два разных продукта, а одна и та же жидкость. В контуре отопления её называют теплоносителем, в контуре охлаждения — хладоносителем, в зависимости от выполняемой функции. В быту и промышленности чаще применяют воду и водно-гликолевые растворы.
Не путайте с хладоагентом, например фреоном — это отдельный класс веществ для холодильной техники, не связанный с гликолевыми теплоносителями.
См. также: водно-гликолевый раствор, ингибитор коррозии, температура кристаллизации.
Теплообменник — устройство, в котором тепло передаётся между двумя средами с разной температурой.
В рекуператорах потоки разделены стенкой, в регенераторах поочерёдно контактируют с одной поверхностью. Применяется в отоплении, холодоснабжении, нефтехимической, пищевой и других отраслях.
См. также: система отопления, система охлаждения (холодоснабжения), теплоноситель (хладоноситель).
Вентиляционная система — это комплекс оборудования для удаления отработанного воздуха и подачи наружного.
Может сочетаться с охлаждением, подогревом, увлажнением или осушением воздуха. Для контуров нагрева и охлаждения в ней применяют теплоносители или хладоносители.
См. также: теплоноситель (хладоноситель), система рекуперации тепла.
Система отопления — комплекс оборудования и трубопроводов для обогрева помещений и компенсации теплопотерь.
В качестве теплоносителя используют воду, водно-гликолевые растворы или котловую воду.
См. также: теплоноситель (хладоноситель), водно-гликолевый раствор, теплообменник.
Система охлаждения, или холодоснабжения, — оборудование для отвода лишнего тепла и поддержания заданной температуры.
Теплоноситель или хладоноситель переносит тепло из помещения во внешнюю среду. При низких температурах применяют водно-гликолевые смеси.
См. также: теплоноситель (хладоноситель), система кондиционирования, водно-гликолевый раствор.
Система кондиционирования — комплекс оборудования и автоматики для поддержания заданных параметров воздуха: температуры, влажности, чистоты и подвижности.
Может использовать контуры охлаждения и нагрева с теплоносителем.
См. также: вентиляционная система, система охлаждения (холодоснабжения).
Система рекуперации тепла возвращает тепло удаляемого воздуха для подогрева приточного.
Это снижает теплопотери при вентиляции. Отработанный воздух проходит через рекуператор, а извлечённое тепло идёт на нагрев холодных потоков.
См. также: вентиляционная система, теплообменник.
IAT использует неорганические присадки и создаёт сплошную защитную плёнку. OAT использует органические карбоксилатные присадки и работает точечно в местах риска коррозии.
Это температура, при которой жидкость начинает образовывать кристаллы. Для гликолевых растворов она зависит от соотношения гликоля и воды.
Она содержит меньше солей и примесей. Это снижает риск накипи, коррозии и нестабильности раствора.
Закупка, доставка, заправка, контроль, замена, утилизация, энергозатраты и риски остановки оборудования.
Нет. Нужно учитывать состав, вязкость, материалы системы, присадки, насосы, регламент обслуживания и требования производителя оборудования.
